Więźba dachowa

Parametry

Produkt

drewno konstrukcyjne lite

Standardowy gatunek

sosna, pochodzenie polskie Lasy Państwowe w obszarach o zrównoważonej gospodarce FSC

FSC

Słynny certyfikat FSC często mylony jest z jakimś wytworem unijnych urzędników. Uważa się, że sprowadza się do podpartej biurokratycznie papierologii i składek dla organizacji.

Tymczasem jest to nie tyle certyfikat, co filozofia. Organizacja Forest Stewardship Council ma na celu doprowadzenie do zrównoważenia korzystania z zasobów leśnych, ochronę przyrody i respektowania praw ludności związanej z obszarami leśnymi.

FSC is an independent, non-governmental, not-for-profit organization established to promote the responsible management of the world’s forests.

Są to konkretne rozwiązania i zalecenia dla wszystkich instytucji i przedsiębiorstw związanych z drewnem - od producenta sadzonki, poprzez leśnika do firmy produkującej wyroby drewniane lub drukarza korzystającego z papieru.

Co to daje? Kupując wyroby z FSC macie Państwo pewność, że:

  • surowiec pochodzi z lasów posiadających FSC - czyli źródło jest legalne
  • uprawa prowadzona była zgodnie z zasadami leśnymi
  • drzewa nie były pryskane niedozwolonymi środkami chemicznymi
  • zasoby wykorzystane na produkcję zostaną odnowione

Dla klienta oznacza to, że dba o środowisko, dba o zdrowie swoje i najbliższych i że surowiec w jego więźbie jest zdrowy i że producenta zawsze da się znaleźć i sprawdzić z czego zrobił dany wyrób.

Drewno z lasu uprawianego zgodnie z zasadami jest dobrej jakości pod względem skrętu włókien, sękatości, słoistości itp. Ma to wpływ na jakość konstrukcji - jest stabilna wymiarowo, nie ulega paczeniu i cechuje się właściwą wytrzymałością.

To dyscyplinuje wytwórców a odbiorcom daje pewność i satysfakcję. Drewno bez FSC może pochodzić skądkolwiek, nie ma możliwości stwierdzenia jego źródła i jakości. Bowiem jedynie w zakładzie certyfikowanym poszczególne partie surowca przeznaczane na produkcję są rejestrowane.

FSC - pomagasz chronić środowisko

FSC - Forest Stewardship Council. Organizacja promująca odpowiedzialne zarządzanie światowymi zasobami leśnymi. Postępowanie zgodne z jej zaleceniami gwarantuje zrównoważone gospodarowanie naszym wspólnym dobrem. Pewność, że lasy nie będą znikać z powierzchni ziemi, że replantacje będą utrzymywane na odpowiednim poziomie a hodowany drzewostan będzie zdrowy i wartościowy.

Istotą jest by WSZYSCY w łańcuchu produkcyjnym - od hodowcy lasu do końcowego producenta i dystrybutora wyrobów gotowych  - zaakceptowali zasady FSC. W Polsce krajowy producent surowca drzewnego (Lasy Państwowe) prowadzą zrównoważoną gospodarkę już od lat. Powoli przystępują do tego również producenci wyrobów drzewnych, papieru itp. Jednak jeszcze nie wszyscy. Narzuca to bowiem pewne zobowiązania, np konieczność zaopatrywania się w surowiec WYŁĄCZNIE u dostawców posiadających certyfikat i inne zachowania.

To Państwo, jako świadomi konsumenci macie moc by spowodować  popularyzację mądrego gospodarowania naszą przyrodą. Odrzucając produkty bez certyfikatu, które mogą pochodzić ze źle zarządzanych powierzchni leśnych przyczyniacie się do tego, że nasza unikatowa w skali Europy przyroda będzie cieszyć i uczyć nasze dzieci i wnuki.

Zachęcamy - chroń przyrodę razem z nami!

Kategoria

certyfikowane wytrzymałościowo zgodnie z normą PN-EN 1995-1-1:2010 lub PN-EN 03150:2000 do klasy C24, C27 lub C30

Certyfikacja wytrzymałościowa

JEST OBOWIĄZKOWA w produkcji drewna konstrukcyjnego!

Bo drewno konstrukcyjne to tarcica o jednolitej wytrzymałości, a zatem spełniająca wymagania wytrzymałościowe określone przez projektanta budynku.

Sortowanie wytrzymałościowe polega na ocenie każdej sztuki tarcicy. Kontrolowane są te cechy drewna, które mają wpływ na jego wytrzymałość (wymieniam je poniżej). Jeśli którakolwiek z tych cech w danej belce wykracza poza granice określone w normie technicznej - sztukę się ODRZUCA. Statystyka surowcowa okazuje się bezlitosna - sito w postaci normy PN-EN 1912 odsiewa nawet 60% tarcicy (wykorzystujemy to drewno w produkcji architektury ogrodowej).

Drewno konstrukcyjne (poddane sortowaniu) jest odpowiednikiem drewna KVH z tą dodatkową zaletą, że jest w 100% drewnem litym.

W projekcie znajdziecie Państwo klasę wytrzymałościową. Oznaczona jest symbolem, np. C24,  C27 lub według przedunijnej nomenklatury K27 itp. Projektant przyjmuje założenie, że więźbę obliczy na bazie jakiejś klasy, np. C24. Oznacza to, że belki, które wykorzysta do obliczeń będą gwarantowały, że wytrzymają w zginaniu nacisk 24MPa.

Dopiero mając do dyspozycji taki materiał decyduje jaki dla danego budynku musi przyjąć typ konstrukcji, jakie przekroje belek, jakie rozstawy między krokwiami itd.

Co oznacza taka wartość: 24 MPa? Oznacza zniszczenie, złamanie belki podpartej na dwóch końcach i naciskanej z taką siłą w środku.

Czy zatem więźba wykonana z drewna nie poddanego klasyfikacji zawali się? Zapewne nie. W Polsce prawie nie stosuje się drewna konstrukcyjnego do budowy domów, tylko przypadkowe belki. A domy stoją.

Po co więc to wszystko?

Jeśli na belkę naciskają 24 MPa to ona ma prawo pęknąć. Ale jeśli naciska 10 MPa to co belka robi? Otóż UGINA SIĘ! A kiedy naciska 20 MPa to co belka robi? Ugina się BARDZIEJ!

I to jest klucz.

Zapewne każdy z Państwa widział pęknięcie na ścianie pod sufitem. Zapewne słyszał też o przeciekającym dachu. A może również o kruszejącej dachówce lub rdzewiejącej blachodachówce? A podarta membrana? A pękający regips?

Kto opowiadając o tych wydarzeniach wiązał je z niewłaściwie pracującą więźbą?

No właśnie, nikt.

Więźba to szkielet. Nie tylko dachu, bo ma ogromny wpływ na ściany. Jeśli projektant założył, że jego konstrukcja będzie się zachowywać poprawnie pod warunkiem zastosowania belek wytrzymujących 24 MPa, to jeśli zastosujemy takie, które wytrzymują np. 13MPa to więźba się nie zawali. Ale kiedy spadnie śnieg lub spotka nas wichura to krokiew nie ugnie się o 2 cm tylko o 5. Co dalej to już nawet wyobraźnia podpowiada. Przykładowe konsekwecje:

  1. ZACIEKI I ZAGRZYBIENIE: Nadmierne ugięcie krokwi powoduje przeniesienie siły na murłatę, wskutek czego pojawiają się pęknięcia ścian i odpryski tynku. Przez pęknięcia przenika z domu ciepłe, wilgotne powietrze. Ściana  im bardziej na zewnątrz tym zimniejsza, para więc wykrapla się w ścianie i powstaje zaciek. W zawilgoconym murze rozwijają się grzyby. Powstają czarne plamy a zawilgocenie rośnie. Grzybnia kapilarnie wędruje do góry i zakaża drewno.
  2. USZKODZENIE POKRYCIA: Ugięcie krokwi powoduje deformację połaci. Dachówki lub - tym bardziej - blachodachówka mają tolerancję, ale bardzo niewielką. Zaczynają więc na siebie naciskać. Rant jednego arkusza zdziera warstwę antykorozyjną z drugiego. Nacisk dachówek powoduje skruszenie jednej z nich.
  3. UTRATA TERMOIZOLACJI: Membrana - rozciągnięta na krokwiach. Jest zima, materiał w stanie naprężonym naciąga się pod wpływem deformacji połaci. Powstają pęknięcia przez które woda wdmuchnięta pod pokrycie lub śnieg topniejący pod nim przecieknie na wełnę mineralną. Raz zamoczona wełna ulega skurczeniu i jest to proces nieodwracalny. Następuje utrata termoizolacji. Na marginesie - wełnę mineralną lub szklaną lepiej zastąpić wełną drzewną - jest odporna na wilgoć i wydajniejsza termicznie a kosztuje tyle samo.

Dlatego produkcja drewna konstrukcyjnego to nie jest zwykłe tartacznictwo.

Tartak produkuje tarcicę ogólnego przeznaczenia, o zróżnicowanej wytrzymałości.

Statystycznie 50% tarcicy produkowanej z polskiego surowca nie spełnia wymagań żadnej klasy wytrzymałościowej, dlatego wymaga odpowiedniego selekcjonowania.

Zgodnie z przepisami budowlanymi każdy materiał budowlany musi mieć odpowiednią Deklarację Zgodności wystawioną przez producenta. W przypadku drewna potwierdza ona zgodność z normą techniczną opisującą cechy wpływające na wytrzymałość.

Kierownikowi budowy NIE WOLNO dopuścić materiału nie posiadającego Deklaracji Zgodności.

Jak się sortuje? Normy techniczne opisują cechy drewna wpływające na jego wytrzymałość. Są to:

  1. sęczność ogólna
  2. sęczność w tzw. marginesach belki (czyli strefach zginania i rozciągania)
  3. skręt włókien
  4. słoistość
  5. obliny
  6. pęknięcia
  7. krzywizny w różnych kierunkach
  8. i in.

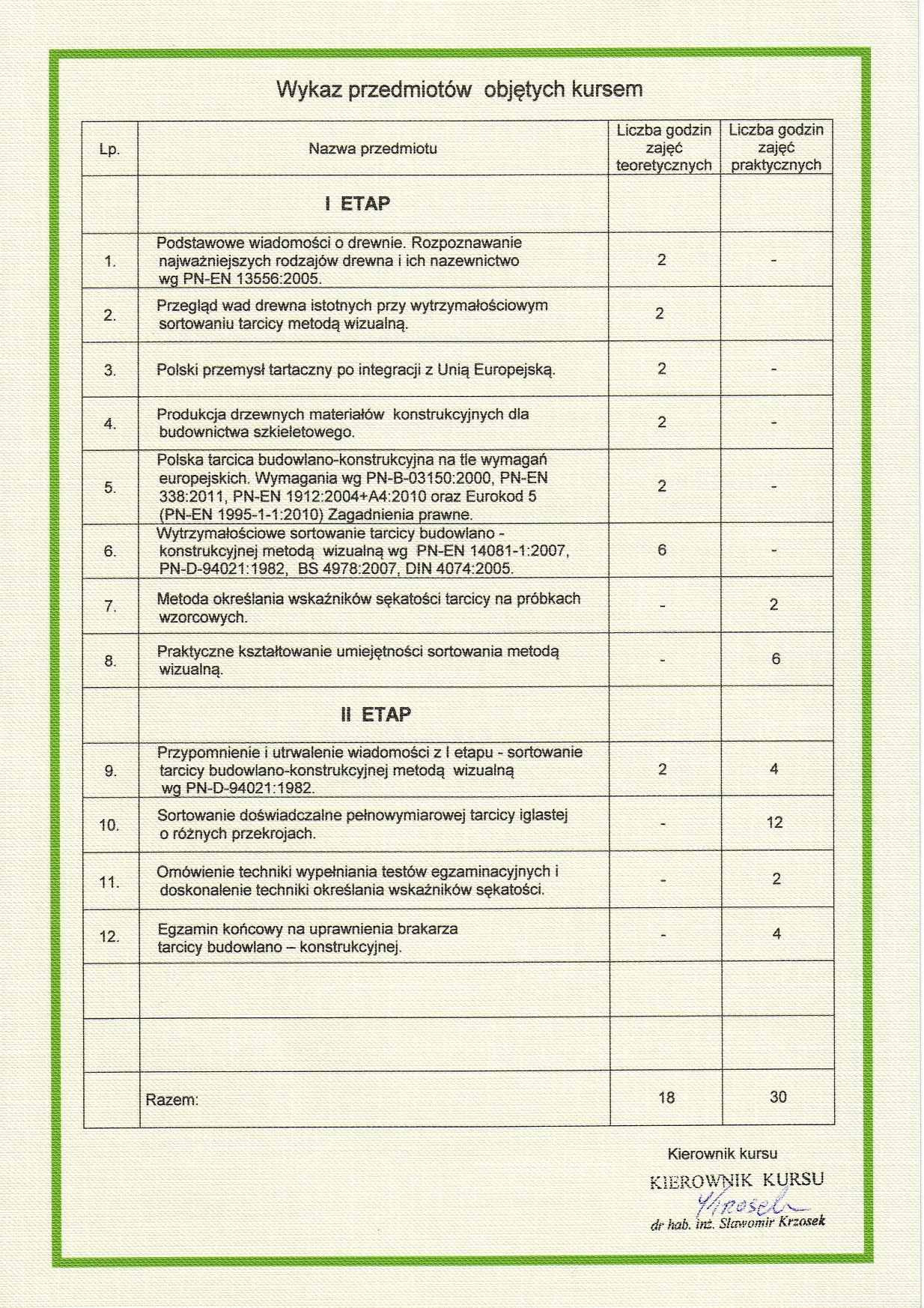

Aby móc wykonywać sortowanie należy ukończyć stosowny kurs i egzamin pod egidą Polskiego Komitetu Normalizacyjnego. W Polsce taki kurs jest organizowany i prowadzony przez autorów harmonizacji norm technicznych polskich z wersjami unijnymi (SGGW). Na marginesie - proszę uwierzyć, niełatwy ten egzamin.

Norma oczywiście opisuje do jakiej sęczności belka wytrzyma nacisk C24, do jakiej C18, poniżej jakiej jest pozaklasową itd. Porównuje się więc KAŻDĄ BELKĘ Z OSOBNA z zakresem z normy. Należy też obliczyć współczynniki powierzchni sęcznych przekrojów i marginesów wcześniej odtwarzając przekrój bezinwazyjnie (oczywiście ;) ).

Elementy pozaklasowe przeznacza się do innej produkcji. Nie jest możliwa więc taka organizacja produkcji w małych tartakach - wymagałaby wyprodukowania co najmniej podwójnej ilości zamówionych belek by wysortować z nich materiał odpowiedniej jakości.

Znamienna rzecz dla polskiego przemysłu: na 8 tysięcy tartaków mamy około 330 kwalifikowanych brakarzy. Większość z nich pracuje w firmach zajmujących się międzynarodowym handlem tarcicą. Dlatego wśród dostawców materiałów budowlanych jesteśmy jednym z kilku zaledwie producentów w kraju dostarczających prawdziwą tarcicę konstrukcyjno-budowlaną.

Sposób oceny

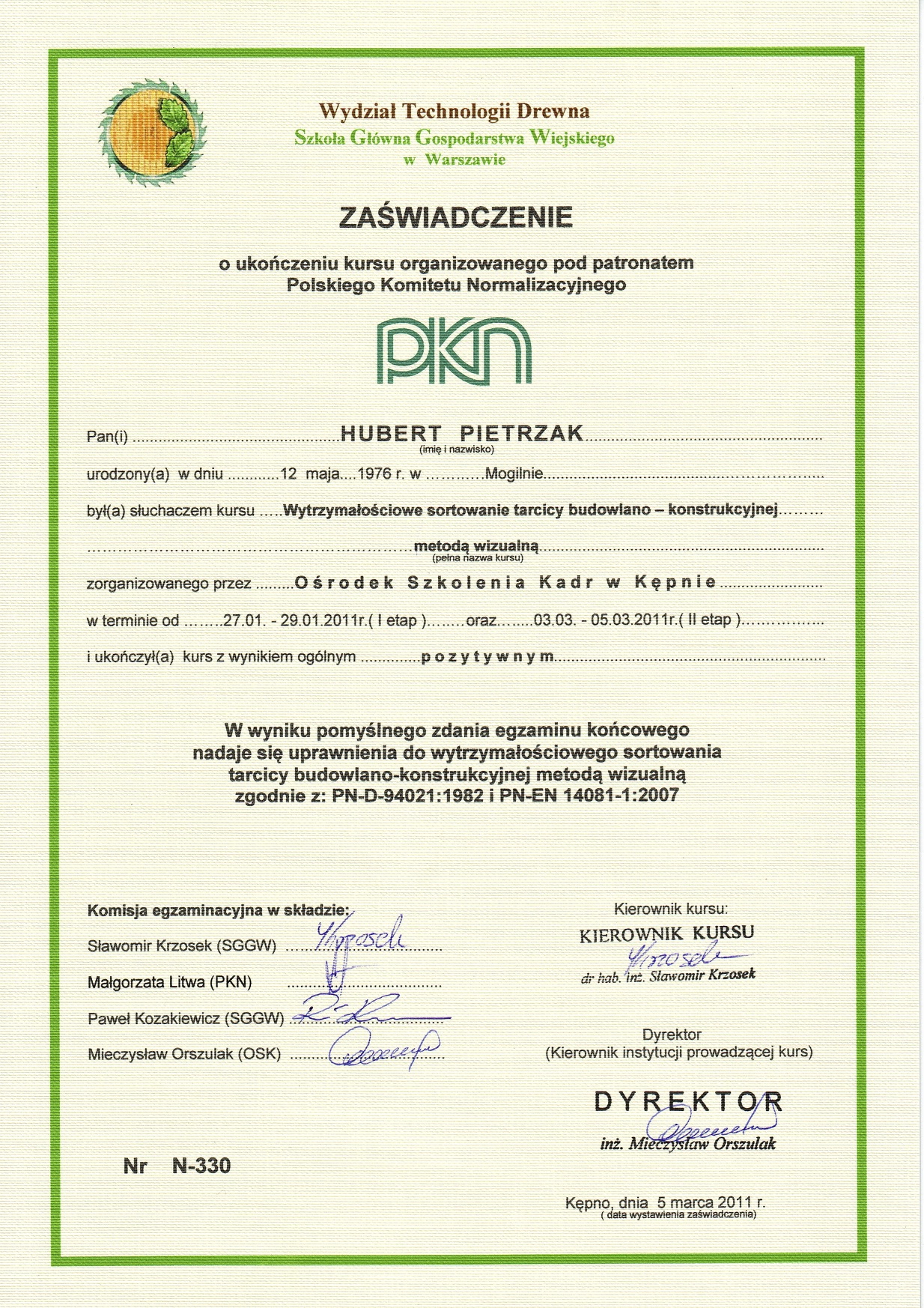

wizualna; licencja brakarza wytrzymałościowego Polskiego Komitetu Normalizacyjnego nr N-330

Konserwacja

impregnacja ciśnieniowa Tanalith do klasy UC3 według wytycznych AWPA zgodnie z normą niemiecką

Wilgotność

standard: 18% do impregnacji

Dostawa

standard: po stronie producenta

Sposób wyceny

indywidualna, za m3 w trzech klasach wymiarowych

Usługi opcjonalne

  • przygotowanie numeryczne CNC do szybkiego montażu
  • projekt trójwymiarowy

Dokumenty

  • Deklaracja zgodności z wytrzymałościową normą techniczną
  • Deklaracja klasy impregnacji
  • Pozwolenie Ministra Zdrowia dla impregnatu-kopia
  • Atest PZH dla impregnatu-kopia

Jakość

Zgodność z prawem budowlanym

Produkowane według wymaganych projektem norm technicznych, m.in. 1995-1-1:2010, 03150:2000 lub innych na żądanie.

Sortowane wytrzymałościowo pod nadzorem licencjonowanego brakarza tarcicy konstrukcyjno-budowlanej (numer licencji N-330) do klasy określonej w projekcie (C24, C27, C30 itd.)

KORZYŚCI

Bezpieczeństwo: Wytrzymałość konstrukcji zgodna z projektowaną

Ekonomika: Długookresowa bezawaryjność konstrukcji i związanych komponentów dachowych

Prawne: Brak możliwości kwestionowania materiałów przy odbiorach budowy

Prawne: Brak powodów do odmowy wypłat odszkodowań przez ubezpieczycieli

Konserwacja: metoda próżniowo-ciśnieniowa

Drewno poddawane konserwacji przeciw biologicznym czynnikom degradacji (owady, grzyby) i przeciwwilgociowej – technologia próżniowo-ciśnieniowa, klasa 3, wtłoczenie 200 litrów roztworu impregnacyjnego na każdy metr sześcienny materiału; impregnacja niewymywalna; atest PZH i Pozwolenie Ministra Zdrowia

Na żądanie impregnacja przeciwogniowa do klas B-s1-d0 lub NRO

KORZYŚCI

Bezpieczeństwo: Zabezpieczenie całej objętości podatnej na degradację gwarantuje zachowanie właściwości mechanicznych w całym okresie eksploatacji – bezpieczeństwo wytrzymałościowe.

Komfort: Eliminacja rozwoju owadów zapewnia komfort użytkowania (brak odgłosów żerowania).

Zdrowie: Brak możliwości rozwoju grzybów eliminuje zagrożenia zdrowotne (rakotwórcze i alergizujące zarodniki)

Przygotowanie do montażu: fabryczne w technologii CNC

Na podstawie pomiarów budynku z natury wykonujemy wszelkie połączenia między elementami – zaciosy, wiercenia, profile narożne/koszowe, czopy/gniazda słupów i mieczy i in. W warunkach budowy nie ma konieczności wykonywania żadnych obróbek, a połączenia są idealnie spasowane. Konstrukcja uzyskuje maksymalną sztywność i nośność.

KORZYŚCI

Bezpieczeństwo: Odporność na ekstremalne obciążenia zapewnia bezpieczeństwo w każdych warunkach eksploatacji (wichury, śnieżyce)

Ekonomika: Minimalizacja ugięć eliminuje problemy związane z pękaniem sufitów, membran, wilgotnieniem termoizolacji i in.

Ekonomika: Szybki montaż (ok. 2 dni), szybkie zakrycie budynku.

Przykład kalkulacji

Ile kosztuje materiał więźby spełniający wszystkie kryteria prawidłowego i trwałego materiału konstrukcyjnego?

  • Wilgotność drewna: 18%
  • Klasa wytrzymałościowa: C24
  • Impregnacja ciśnieniowa: wtłoczono 200 litrów/m3 drewna
  • Dokumentowane Deklaracją Zgodności oraz atestami impregnatu
Więźba dachowa

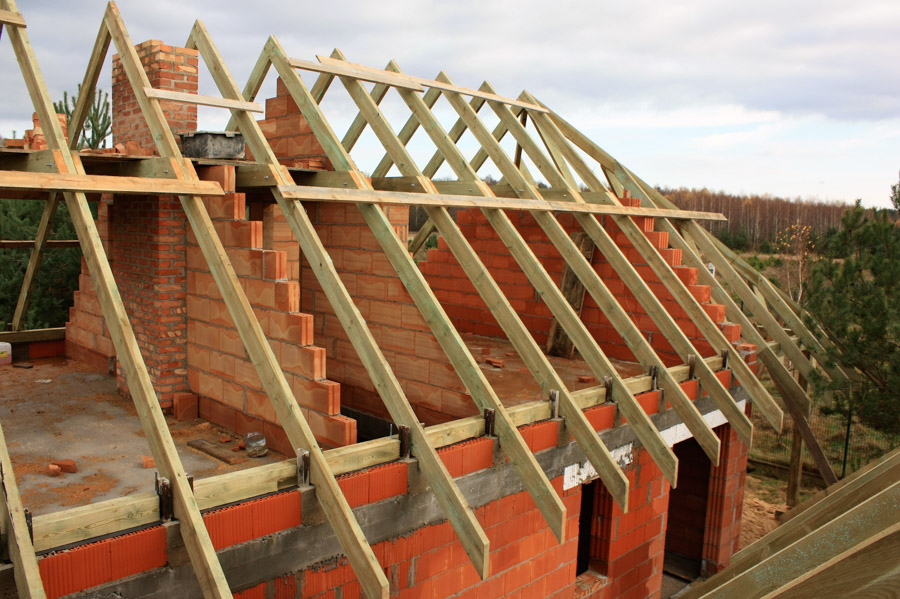

Oto przykład zrealizowany w roku 2017:

Dom według projektu pracowni BAS - Z Charakterem 4

Powierzchnia dachu: 220 m2

Miejsce realizacji: Koszalin

Masa drewna: 8,23 m3

Typ elementu (ilość łącznie)

  • murłaty - 36,8 mb
  • płatwie - 8,2 mb
  • miecze i zastrzały - 7,8 mb
  • słupy - 11,9 mb
  • krokwie koszowe - 6,4 mb
  • krokwie - 323,4 mb
  • wysuwnice i wymiany - 54,0 m
  • bjętki i kleszcze - 128,4 mb
  • deski okapowe i kalenicowa - 45,0 mb

Wartość materiału netto (razem): 8 990,17 Zł

Aby sprawdzić wartość materiału na Państwa więźbę zgodnego z naszym standardem, spełniającego wszystkie wymagania techniczne i prawne prosimy o przesłanie zapytania na biuro@hpmp.pl

Zamawianie

Dostarczamy materiał niezależnie od lokalizacji budowy – cały kraj

Zapytania proszę kierować drogą e-mail: biuro@hpmp.pl

Przesłanie materiałów według poniższego zestawienia informacji z projektu zapewni Państwu bezpłatne:

  • weryfikację poprawności projektu i zestawienia bądź przygotowanie zestawienia w przypadku, gdy nie zawarto go w projekcie
  • opracowanie propozycji optymalnego doboru materiałów wykończeniowych krawędzi dachu i/lub okapów oraz poszycia
  • organizacji prawidłowej wentylacji i gospodarki parą wodną
  • sugestie w zakresie uwarstwienia zapewniającego trwałość i kompatybilność rozwiązań
  • sugestie dotyczące zapewnienia energooszczędności zimą i komfortu cieplnego latem

Spis informacji do kompletnej wyceny:

  1. specyfikacja elementów więźby (jeśli jest)
  2. rys. rzut więźby
  3. rys. rzut dachu
  4. rys. rzut poddasza
  5. rys. przekroje
  6. rys. elewacje
  7. informacja o klasie drewna i normie, według której wykonano obliczenia konstrukcji drewnianej
  8. informacja o lokalizacji inwestycji
  9. przewidywany termin rozpoczęcia budowy dachu
  10. rodzaj pokrycia i preferowany sposób wykończenia okapu

Zapraszamy do konsultacji telefonicznych: Hubert Pietrzak, tel. 501-589-747
